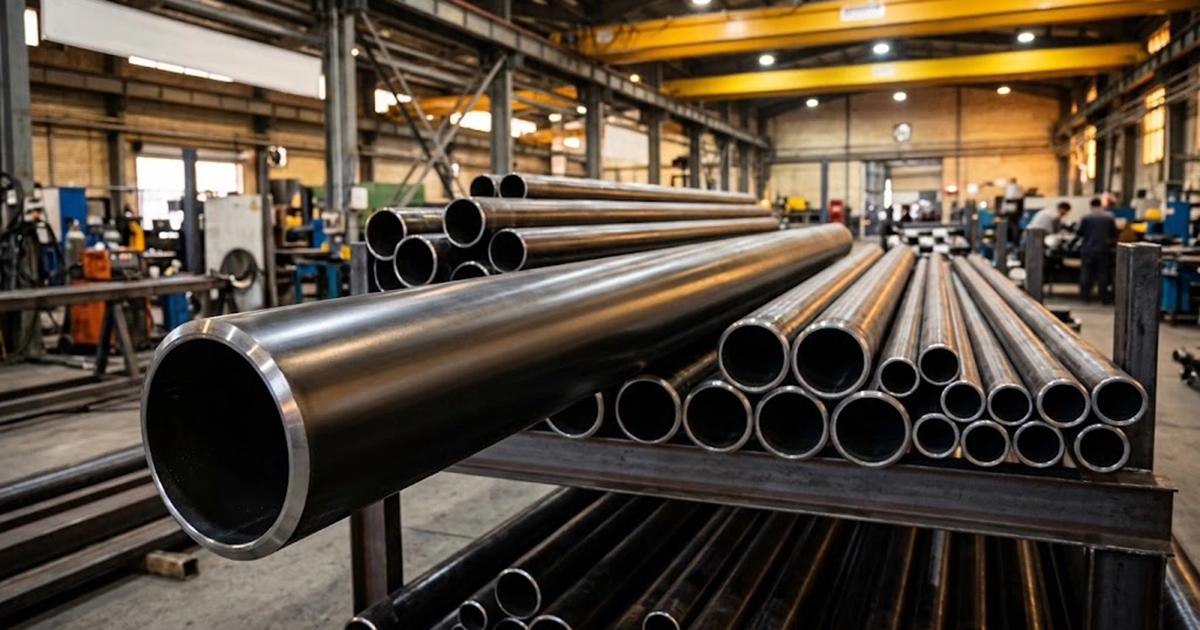

راهنمای جامع خرید لوله مانیسمان

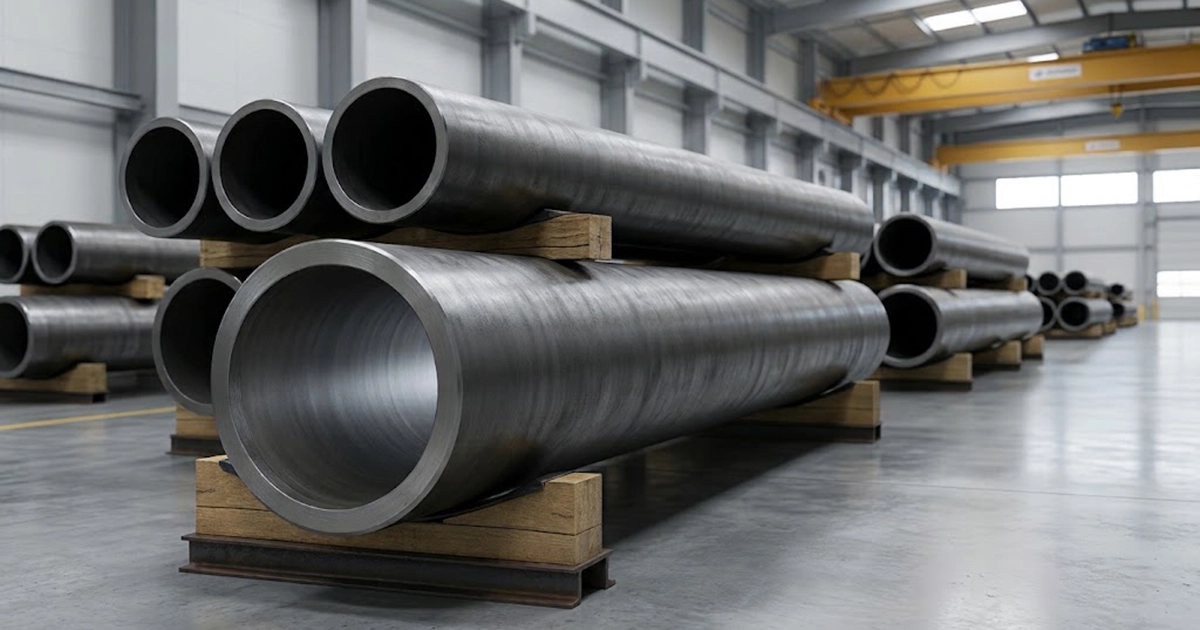

لوله مانیسمان چیست؟

لوله مانیسمان (Mannesmann Pipe) که در اصطلاح فنی به آن لوله بدون درز یا Seamless Pipe گفته می‌شود، نوعی لوله فولادی است که در فرایند تولید آن از جوشکاری طولی یا مارپیچی برای اتصال لبه‌های ورق استفاده نمی‌شود. این لوله معمولاً از شمش فولادی توپر تولید می‌شود؛ شمش پس از گرم‌شدن، سوراخ‌کاری و طی مراحل نورد یا کشش، به شکل لوله درمی‌آید.

نام مانیسمان از فرایند صنعتی تولید لوله بدون درز گرفته شده که با فناوری برادران مانیسمان ارتباط تاریخی دارد.

مهم‌ترین ویژگی لوله مانیسمان، نبود خط جوش در بدنه آن است. این ویژگی باعث می‌شود در کاربردهایی که وجود درز جوش می‌تواند یکی از نقاط حساس محصول باشد، لوله بدون درز گزینه مناسبی برای بررسی باشد. البته بدون درز بودن به‌تنهایی تضمین‌کننده تحمل فشار مشخص یا کیفیت بالاتر در تمام شرایط نیست؛ گرید فولاد، ضخامت دیواره، کیفیت تولید، آزمون‌های کنترل کیفی و شرایط طراحی نیز اهمیت دارند.

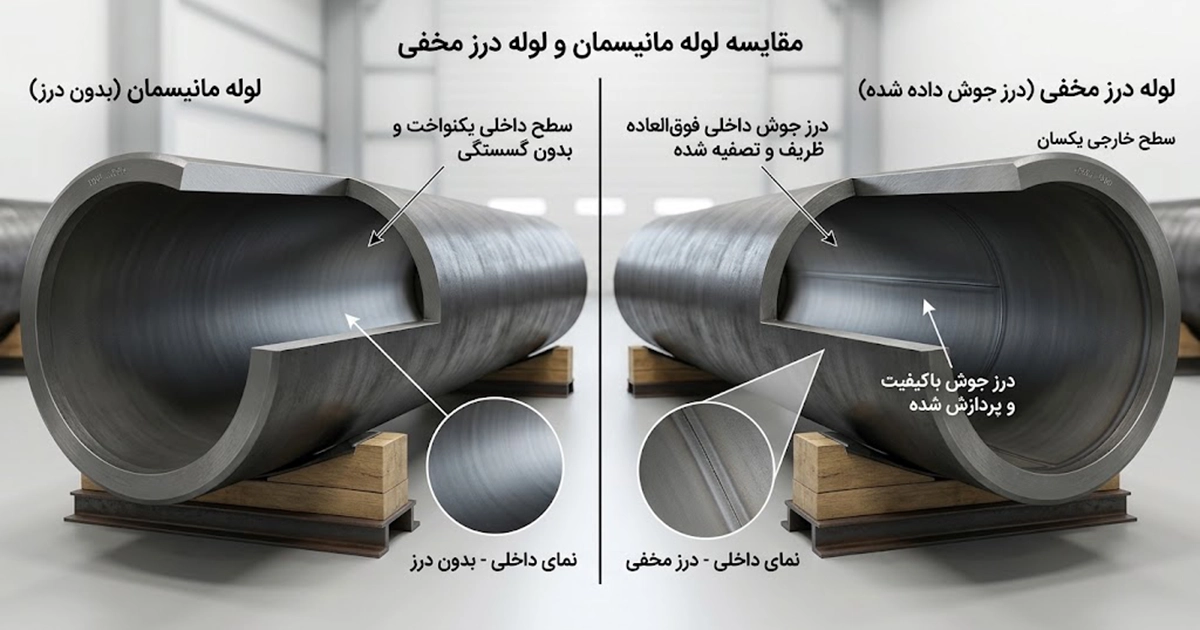

لوله درز مخفی چیست و چه تفاوتی با مانیسمان دارد؟

اصطلاح «لوله درز مخفی» در بازار آهن و فولاد ایران گاهی برای محصولاتی استفاده می‌شود که در ظاهر شبیه لوله مانیسمان هستند، اما روش تولید آن‌ها ممکن است متفاوت باشد. در بعضی از این محصولات، لوله از ورق فولادی شکل داده شده و لبه‌ها به یکدیگر جوش داده می‌شوند؛ سپس با عملیات پرداخت، کالیبراسیون یا فرایندهای تکمیلی، خط جوش کمتر قابل تشخیص می‌شود.

نکته کلیدی این است که مخفی‌بودن درز با نبود درز یکسان نیست.

• لوله مانیسمان واقعی: در بدنه آن درز جوشی وجود ندارد. روش تولید بر پایه شکل‌دهی و سوراخ‌کاری شمش فولادی است.
• لوله درزدار یا درز مخفی: از اتصال لبه‌های ورق یا نوار فولادی ساخته می‌شود. در صورت انجام پرداخت مناسب، تشخیص درز از روی ظاهر دشوارتر خواهد بود.

این دو محصول ممکن است از نظر قطر، ضخامت اسمی یا ظاهر شباهت داشته باشند، اما روش تولید و الزامات استانداردی آن‌ها الزاماً یکسان نیست. لوله درزدار استاندارد نیز می‌تواند محصول باکیفیتی باشد؛ مسئله زمانی ایجاد می‌شود که محصول درزدار بدون اعلام روش ساخت، به‌عنوان لوله بدون درز واقعی عرضه شود.

آیا می‌توان لوله مانیسمان را از روی ظاهر تشخیص داد؟

ظاهر لوله می‌تواند اطلاعات اولیه‌ای ارائه کند، اما برای تأیید قطعی کافی نیست. در لوله‌های درزدار، خط جوش ممکن است در سطح داخلی یا خارجی کمتر قابل مشاهده باشد. از طرف دیگر، ظاهر نامناسب یک لوله نیز به‌تنهایی اثبات نمی‌کند که محصول درزدار است.

برای اطمینان از نوع ساخت، بهتر است موارد زیر بررسی شوند:

• نشان یا مارک کارخانه سازنده روی محصول و بسته‌بندی.
• گواهی بازرسی و آزمون کارخانه، در صورت ارائه.
• استاندارد تولید و عبارت مشخص‌کننده نوع ساخت، مانند Seamless یا SMLS.
• شماره ذوب فولاد یا Heat Number و امکان تطبیق آن با مدارک.
• سوابق تأمین‌کننده و قابلیت رهگیری محموله.
• آزمون‌های بازرسی متناسب با مشخصات فنی و الزامات پروژه.

در پروژه‌های حساس، بررسی مدارک و انجام بازرسی توسط افراد متخصص، از اتکا به ظاهر یا ادعای فروشنده مطمئن‌تر است.

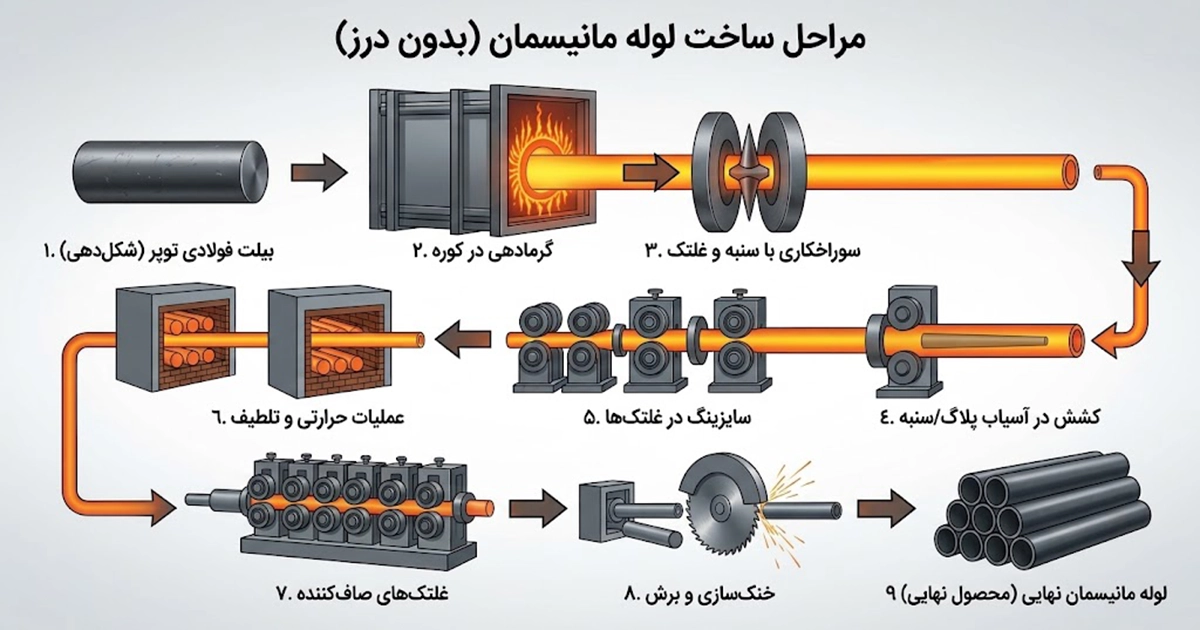

لوله مانیسمان چگونه تولید می‌شود؟

برای شناخت تفاوت برندهای لوله مانیسمان، آشنایی با فرایند تولید اهمیت دارد؛ زیرا کیفیت محصول نهایی فقط به نام کارخانه وابسته نیست و به مواد اولیه، تجهیزات، کنترل فرایند و آزمون‌های انجام‌شده نیز بستگی دارد.

فرایند متداول تولید لوله بدون درز شامل مراحل زیر است:

مرحله اول: انتخاب شمش فولادی

مواد اولیه با توجه به گرید فولاد و مشخصات فنی محصول انتخاب می‌شوند. ترکیب شیمیایی فولاد باید با استاندارد موردنظر مطابقت داشته باشد.

مرحله دوم: گرم‌کردن و سوراخ‌کاری

شمش در دمای مناسب فرایند قرار می‌گیرد و با تجهیزات مخصوص، حفره مرکزی در آن ایجاد می‌شود. این مرحله یکی از بخش‌های اصلی تولید لوله بدون درز است.

مرحله سوم: نورد و تنظیم ابعاد

با استفاده از نورد و تجهیزات شکل‌دهی، قطر و ضخامت دیواره لوله به ابعاد موردنظر نزدیک می‌شود.

مرحله چهارم: تنظیم ابعاد و عملیات تکمیلی

بسته به نوع محصول، لوله ممکن است تحت عملیات کالیبراسیون، خنک‌کاری، برش، صاف‌کاری یا عملیات حرارتی قرار گیرد.

مرحله پنجم: کنترل کیفیت

ابعاد، ظاهر، خواص مکانیکی و سایر مشخصات موردنیاز طبق استاندارد محصول بررسی می‌شوند. آزمون‌های غیرمخرب نیز در صورت الزام استاندارد یا مشخصات سفارش انجام می‌شوند.

کیفیت اجرای هر مرحله می‌تواند بر یکنواختی ضخامت، کیفیت سطح، دقت ابعادی و عملکرد لوله تأثیر بگذارد. به همین دلیل، صرف اینکه محصول با عنوان مانیسمان عرضه می‌شود، برای قضاوت درباره کیفیت آن کافی نیست.

انواع لوله مانیسمان بر اساس کاربرد و مشخصات فنی

لوله‌های بدون درز را می‌توان از نظر جنس، استاندارد، ابعاد و شرایط کاری دسته‌بندی کرد. این تفاوت‌ها هنگام مقایسه برندهای ایرانی و چینی اهمیت زیادی دارند.

• لوله مانیسمان کربن استیل: این گروه از فولاد کربنی ساخته می‌شود و در تأسیسات، موتورخانه‌ها، صنایع فرایندی و برخی خطوط انتقال سیالات کاربرد دارد. گرید فولاد و استاندارد تولید باید بر اساس فشار، دما و نوع سیال انتخاب شوند.
• لوله مانیسمان آلیاژی: در این محصولات، عناصر آلیاژی برای دستیابی به خواص موردنیاز اضافه می‌شوند. لوله‌های آلیاژی ممکن است در نیروگاه‌ها، تجهیزات حرارتی و محیط‌هایی که شرایط دمایی یا مکانیکی ویژه دارند، استفاده شوند.
• لوله مانیسمان استنلس استیل: این لوله‌ها از فولاد زنگ‌نزن تولید می‌شوند و در کاربردهایی که مقاومت به خوردگی اهمیت دارد، مورد استفاده قرار می‌گیرند. البته مقاومت واقعی به خوردگی به گرید فولاد، دما، ترکیب سیال و شرایط محیط بستگی دارد.
• لوله مانیسمان رده ۲۰، ۴۰ و ۸۰: یکی از اصطلاحات رایج در بازار، رده یا Schedule لوله است. این اصطلاح برای بیان سری ضخامت دیواره در ارتباط با اندازه اسمی لوله استفاده می‌شود.
  • رده ۲۰: در سایزهای مربوطه، دیواره نازک‌تری نسبت به رده‌های بالاتر دارد.
  • رده ۴۰: یکی از رده‌های پرکاربرد در تأسیسات و بسیاری از کاربردهای عمومی صنعتی است.
  • رده ۸۰: در سایز یکسان، معمولاً دیواره ضخیم‌تری نسبت به رده ۴۰ دارد.

نکته مهم این است که رده بالاتر الزاماً به معنای مناسب‌بودن برای هر پروژه نیست. انتخاب ضخامت باید با محاسبات طراحی، فشار، دما، خوردگی مجاز و استاندارد مربوطه تطبیق داده شود. همچنین رابطه ضخامت و رده باید بر اساس قطر اسمی بررسی شود؛ ضخامت یک رده در تمام سایزها یکسان نیست.

استانداردهای مهم لوله مانیسمان

یکی از معیارهای اصلی برای مقایسه برندهای لوله مانیسمان، استاندارد درج‌شده در مشخصات فنی محصول است. استاندارد مشخص می‌کند محصول باید چه الزامات و ویژگی‌هایی داشته باشد؛ البته هر استاندارد دامنه کاربرد خاص خود را دارد.

معرفی برندهای لوله مانیسمان موجود در بازار ایران

لوله مانیسمان ایرانی

لوله‌های تولید داخل در بسیاری از پروژه‌های ساختمانی، تأسیساتی و صنعتی مورد توجه قرار می‌گیرند. دسترسی به بازار داخلی، امکان تأمین مجدد و سهولت پیگیری تأمین‌کننده می‌تواند از مزایای خرید محصول ایرانی باشد.

در بازار، دو نام کاوه و اهواز از شناخته‌شده‌ترین تولیدکنندگان داخلی لوله بدون درز هستند. در کنار آن‌ها، نام‌های دیگری نیز در فهرست‌های فروشندگان دیده می‌شوند که باید هویت محصول و روش تولیدشان جداگانه بررسی شود.

مزایای احتمالی خرید لوله ایرانی عبارت‌اند از:

• دسترسی به فروشندگان و شبکه توزیع داخلی.
• امکان مقایسه پیشنهادهای مختلف بازار.
• سهولت نسبی پیگیری سفارش و تأمین مجدد.
• امکان کاهش وابستگی به واردات در محصولاتی که تولید داخلی آن‌ها موجود است.

البته مزیت اقتصادی نهایی به قیمت روز، هزینه حمل، میزان پرت، موجودی سایز موردنیاز و شرایط خرید بستگی دارد.

لوله مانیسمان چینی

لوله مانیسمان چینی بخش مهمی از محصولات وارداتی موجود در بازار ایران را تشکیل می‌دهد. چین تولیدکنندگان متعددی در زمینه لوله فولادی بدون درز دارد و سطح کیفی، تنوع محصول و مدارک فنی بین کارخانه‌ها و محموله‌های مختلف می‌تواند متفاوت باشد.

برخی از نام‌های شناخته‌شده در بازار جهانی لوله بدون درز چین عبارت‌اند از:

• TPCO: شرکت Tianjin Pipe Corporation.
• Baosteel: از مجموعه‌های بزرگ صنعت فولاد چین.
• Hengyang: از تولیدکنندگان شناخته‌شده لوله فولادی بدون درز.

مزیت مهم لوله‌های چینی، تنوع احتمالی سایزها، گریدها و رده‌های قابل تأمین است. در برخی سفارش‌ها نیز می‌توان محصولی با استاندارد و گواهی فنی مشخص تهیه کرد.

هنگام خرید لوله مانیسمان چینی باید به این موارد توجه کرد:

• نام دقیق کارخانه تولیدکننده، نه فقط کشور مبدأ.
• استاندارد و گرید درج‌شده در سفارش.
• گواهی بازرسی کارخانه یا MTC مربوط به محموله.
• امکان تطبیق شماره ذوب و مارکینگ با مدارک.
• کیفیت سطح، ابعاد، ضخامت واقعی و شرایط حمل و انبارداری.
• اصالت کالا و اعتبار واردکننده یا فروشنده.

مقایسه لوله مانیسمان ایرانی، چینی، کاوه، اهواز، پاسارگاد و آسین ابهر

برای انتخاب بهترین لوله مانیسمان، باید تفاوت میان برند، کشور سازنده، روش تولید و کیفیت محموله را در نظر گرفت. جدول زیر یک مقایسه کاربردی برای شروع بررسی و استعلام قیمت است؛ نه رتبه‌بندی قطعی کیفیت برندها.

برای خرید لوله مانیسمان چه اطلاعاتی از فروشنده بگیریم؟

برای اینکه پیشنهادهای قیمتی قابل مقایسه باشند، بهتر است درخواست خرید یا استعلام شما اطلاعات زیر را داشته باشد:

چک‌لیست خرید مطمئن

• نام کارخانه و برند دقیق
• نوع ساخت: بدون درز یا جوشی
• قطر اسمی و ضخامت یا Schedule
• استاندارد و گرید فولاد
• طول شاخه و تعداد موردنیاز
• گواهی آزمون و مدارک رهگیری
• قیمت، مالیات، حمل و محل تحویل
• شرایط ضمانت اصالت و مغایرت کالا

به‌ویژه در خرید عمده، بهتر است روش ساخت و استاندارد موردنظر در پیش‌فاکتور و فاکتور نهایی به‌صورت روشن درج شود. این کار احتمال اختلاف در زمان تحویل را کاهش می‌دهد.

سؤالات متداول درباره لوله مانیسمان

1. آیا لوله مانیسمان و لوله بدون درز یک محصول هستند؟

بله. مانیسمان نام رایج بازاری برای لوله فولادی بدون درز است. در این نوع لوله، درز جوشی طولی یا مارپیچی در بدنه وجود ندارد.

2. آیا لوله درز مخفی همان لوله مانیسمان است؟

خیر. درز مخفی معمولاً به لوله درزدار با درز جوش پرداخت‌شده اشاره دارد. این اصطلاح روش ساخت مستقل یا معادل فنی Seamless نیست. لوله درزدار می‌تواند محصول استانداردی باشد، اما نباید بدون تأیید مشخصات به‌عنوان لوله بدون درز فروخته شود.

3. لوله مانیسمان ایرانی بهتر است یا چینی؟

هیچ پاسخ مطلقی وجود ندارد. کیفیت محصول به کارخانه سازنده، استاندارد، گرید فولاد، کنترل کیفیت و اصالت محموله بستگی دارد. قیمت و دسترسی نیز در تصمیم نهایی نقش دارند.

4. آیا رده ۸۰ همیشه بهتر از رده ۴۰ است؟

خیر. رده ۸۰ در سایز یکسان معمولاً ضخامت بیشتری دارد، اما انتخاب رده باید بر اساس فشار، دما، خوردگی مجاز و محاسبات طراحی انجام شود. ضخامت بیشتر لزوماً به معنای انتخاب اقتصادی‌تر یا مناسب‌تر نیست.

5. آیا قیمت بالاتر نشانه کیفیت بهتر است؟

نه لزوماً. قیمت ممکن است تحت تأثیر برند، هزینه حمل، واردات، موجودی و شرایط بازار باشد. برای تشخیص کیفیت، باید مشخصات فنی، مدارک و انطباق محصول بررسی شوند.

بهترین لوله مانیسمان کدام است؟

انتخاب بهترین لوله مانیسمان به نیاز پروژه بستگی دارد. لوله‌های چینی، کاوه، اهواز و آسین ابهر می‌توانند گزینه‌هایی برای بررسی باشند، مشروط بر اینکه مشخصات محصول و مدارک آن‌ها با نیاز فنی پروژه مطابقت داشته باشد.

در نهایت، مهم‌ترین نکته این است که لوله بدون درز واقعی را با لوله درز مخفی اشتباه نگیرید و صرفاً بر اساس نام برند یا ظاهر محصول تصمیم نگیرید. بررسی استاندارد، گرید فولاد، ضخامت، اصالت کالا و گواهی فنی، راه مطمئن‌تری برای انتخاب لوله مناسب و جلوگیری از هزینه‌های ناشی از خرید اشتباه است.
