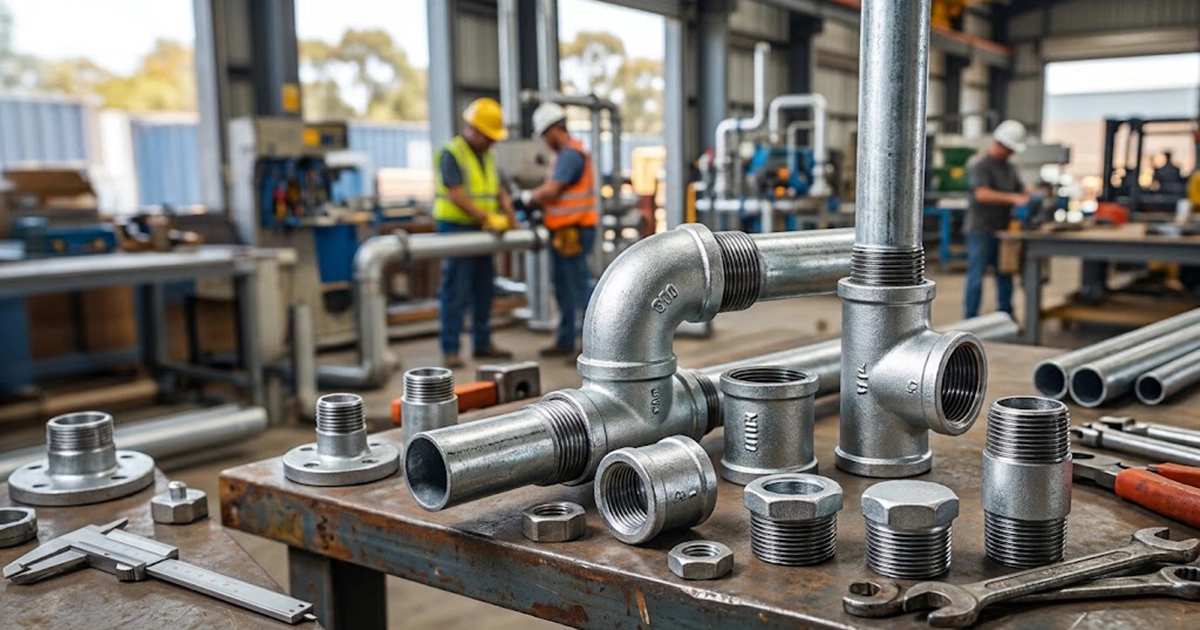

اتصالات گالوانیزه چیست؟
اتصالات گالوانیزه یا Galvanized Pipe Fittings به قطعاتی گفته می‌شود که معمولاً از جنس چدن چکش‌خوار یا فولاد کربنی ساخته می‌شوند و برای اتصال لوله‌ها و اجزای مختلف یک شبکه لوله‌کشی به کار می‌روند و سطح فلزی آن‌ها با لایه‌ای از روی پوشانده شده است. هدف اصلی این پوشش، محافظت از فلز پایه در برابر خوردگی و کاهش سرعت زنگ‌زدگی است.
ویژگی‌های اصلی اتصالات گالوانیزه:
- مقاومت بالا در برابر خوردگی و زنگ‌زدگی: مناسب برای محیط‌های مرطوب و خورنده.
- تحمل فشار و دمای مناسب: ساختار چدنی و فولادی امکان تحمل فشار کاری بالا را فراهم می‌سازد.
- طول عمر بالا: عمر مفید این اتصالات بسته به کیفیت گالوانیزه می‌تواند بین ۲۰ تا ۵۰ سال باشد.
- اتصال آسان: بیشتر به صورت دنده‌ای تولید می‌شوند که نصب و بازسازی آن‌ها را بدون نیاز به جوشکاری آسان می‌کند.
روش‌های تولید اتصالات گالوانیزه
فرآیند تولید این اتصالات شامل دو مرحله اصلی است: شکل‌دهی پایه و پوشش‌دهی.
مرحله اول: شکل‌دهی و رزوه‌زنی
- ریخته‌گری چدن چکش‌خوار: مذاب چدن در قالب‌های مخصوص ریخته شده و پس از انجماد، طی فرآیند حرارتی چکش‌خوار می‌شود تا شکنندگی آن از بین برود.
- ماشین‌کاری و رزوه‌زنی: دنده‌ها با دستگاه‌های دقیق CNC طبق استانداردهای NPT یا BSP تراشیده می‌شوند.
مرحله دوم: فرآیند گالوانیزاسیون
پوشش‌دهی فلز روی به دو روش اصلی انجام می‌شود:
الف) گالوانیزه گرم (Hot-Dip Galvanizing)
- روش کار: قطعات پس از چربی‌زدایی و اسیدشویی، درون وان مذاب روی با دمای حدود ۴۴۰ تا ۴۶۰ درجه سانتی‌گراد غوطه‌ور می‌شوند.
- ویژگی‌ها: واکنشی شیمیایی بین روی و فولاد رخ داده و پیوند متالورژیکی محکمی ایجاد می‌شود. ضخامت پوشش در این روش بالا (بین ۴۰ تا ۸۵ میکرون) است.
- مزایا: دوام بسیار بالا، مقاومت عالی در برابر رطوبت و مواد خورنده. اکثر اتصالات باکیفیت به این روش تولید می‌شوند.
ب) گالوانیزه سرد (Electro-Galvanizing)
- روش کار: نمک‌های روی درون محلول الکترولیت حل شده و با جریان الکتریکی، لایه‌ای نازک از روی بر سطح قطعه می‌نشیند.
- ویژگی‌ها: ضخامت پوشش نازک‌تر است (حدود ۵ تا ۱۵ میکرون) و ظاهر آن یکنواخت‌تر و براق‌تر است.
- مزایا و معایب: هزینه تولید کمتر است اما مقاومت آن در برابر خوردگی و زنگ‌زدگی نسبت به روش گرم به مراتب پایین‌تر است.

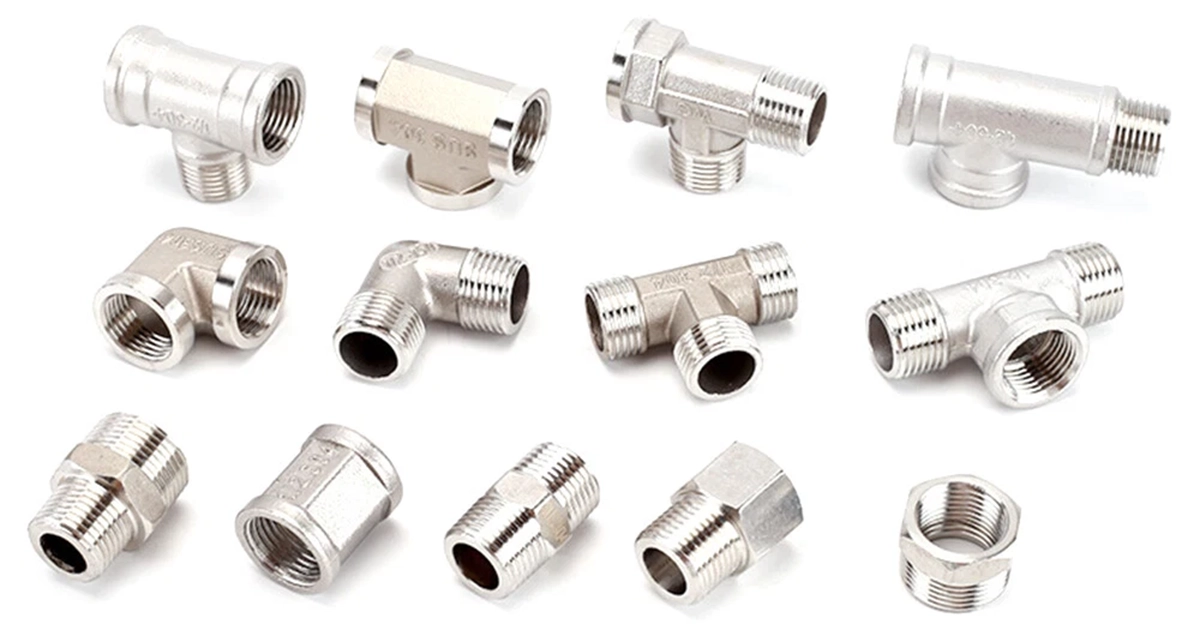

انواع اتصالات گالوانیزه و کاربرد هرکدام
مهم‌ترین انواع اتصالات گالوانیزه:
- زانویی: برای تغییر جهت مسیر لوله‌کشی (زاویه‌های ۹۰ و ۴۵ درجه).
- سه راهی: برای انشعاب‌گیری از خط اصلی (مساوی یا تبدیل).
- بوشن: برای اتصال دو لوله هم‌سایز به یکدیگر در یک مسیر مستقیم.
- مغزی: قطعه‌ای که هر دو سر آن از رو رزوه دارد و برای اتصال دو قطعه مادگی به کار می‌رود.
- تبدیل: جهت تغییر سایز لوله از بزرگ به کوچک.
- مهره ماسوره: برای ایجاد اتصال قابل تفکیک و آسان در سیستم لوله‌کشی بدون نیاز به چرخش کل لوله.
- چپقی: زانویی که یک سر آن روپیچ و سر دیگر توپیچ است.
- درپوش / کپ: جهت مسدود کردن انتهای خطوط لوله‌کشی.
اتصالات گالوانیزه چه کاربردی دارند؟
کاربرد این قطعات به سیستم لوله‌کشی و شرایط بهره‌برداری بستگی دارد. اتصالات گالوانیزه در بسیاری از شبکه‌های انتقال سیالات و تأسیسات استفاده می‌شوند، اما برای هر کاربرد باید مناسب‌بودن جنس، پوشش و مشخصات فنی بررسی شود.
- تأسیسات آب و فاضلاب: خطوط انتقال آب آشامیدنی، آب گرم و سرد ساختمانی.
- سیستم‌های موتورخانه و حرارت مرکزی: اتصال دیگ‌ها، پمپ‌ها و رادیاتورها.
- سیستم‌های اطفای حریق: به دلیل تحمل فشار و مقاومت در برابر آتش و خوردگی.
- خطوط هوای فشرده و پنوماتیک: انتقال هوای فشرده در کارخانه‌ها و کارگاه‌ها.
- کشاورزی و آبیاری: سیستم‌های آبرسانی گلخانه‌ها و مزارع.
- صنایع نفت، گاز و پتروشیمی: در خطوط انتقال غیرمستقیم و تأسیسات جانبی.

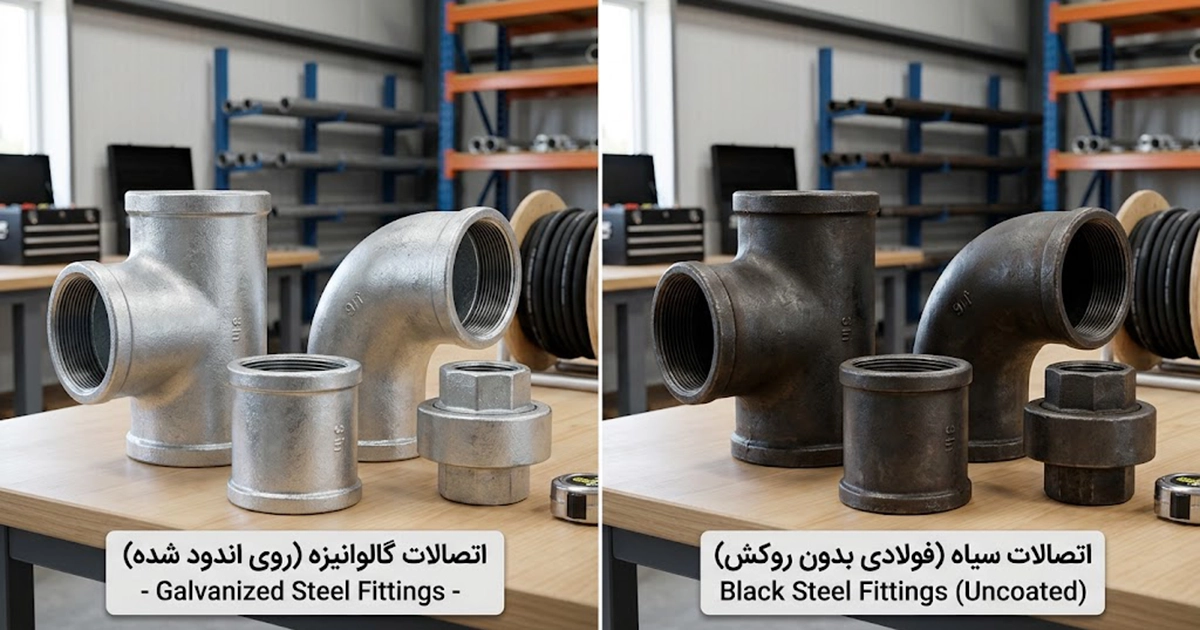

تفاوت اتصالات گالوانیزه و اتصالات سیاه
اتصالات گالوانیزه و سیاه ممکن است از نظر شکل، سایز و نوع کاربرد مشابه باشند، اما تفاوت اصلی آن‌ها به پوشش سطحی مربوط می‌شود.
| ویژگی | اتصالات گالوانیزه | اتصالات سیاه |
|---|---|---|
| وضعیت سطح | دارای پوشش روی | معمولاً بدون پوشش روی |
| مقاومت در برابر خوردگی | در شرایط مناسب بیشتر | به محافظت و شرایط محیطی وابسته است |
| ظاهر | معمولاً نقره‌ای یا خاکستری | معمولاً تیره |
| کاربرد | شبکه‌های سازگار با پوشش روی و شرایط کاری مربوط | کاربردهای متنوع صنعتی و تأسیساتی |
| هزینه | وابسته به برند، سایز و پوشش | وابسته به جنس، سایز و کیفیت ساخت |
این تفاوت به این معنا نیست که اتصالات گالوانیزه همیشه انتخاب بهتری هستند. نوع سیال، دما، فشار و شرایط محیطی تعیین می‌کنند کدام محصول برای پروژه مناسب‌تر است.
مزایا و معایب اتصالات گالوانیزه
مزایای اتصالات گالوانیزه
- پوشش روی می‌تواند سرعت خوردگی فلز پایه را کاهش دهد.
- تنوع مدل‌ها، اجرای مسیرهای مختلف لوله‌کشی را آسان‌تر می‌کند.
- مدل‌های دنده‌ای در بسیاری از کاربردها بدون جوشکاری در محل نصب می‌شوند.
- امکان بازکردن و تعویض برخی اتصالات، تعمیرات را ساده‌تر می‌کند.
- در صورت انتخاب صحیح، می‌توانند عمر مفید مناسبی در شرایط کاری سازگار داشته باشند.
معایب اتصالات گالوانیزه
- پوشش روی در شرایط نامناسب یا در صورت آسیب‌دیدگی می‌تواند تخریب شود.
- همه مدل‌ها برای هر سیال، فشار و دمایی مناسب نیستند.
- رزوه ناسازگار یا نصب غیراصولی ممکن است موجب نشتی شود.
- قیمت و کیفیت محصولات مختلف می‌تواند تفاوت قابل توجهی داشته باشد.
- برای بعضی محیط‌های خورنده یا کاربردهای خاص، استفاده از مواد دیگر مناسب‌تر است.
برندهای اتصالات گالوانیزه در بازار ایران
بازار ایران شامل برندهای معتبر وارداتی و تولیدات داخلی/مونتاژی است.
برندهای خارجی (وارداتی):
- توپی برزیل (TUPY): مشهورترین، قدیمی‌ترین و باکیفیت‌ترین برند در بازار ایران.
- مک چین (MECH): برند باکیفیت ساخت چین که تحت استانداردهای بین‌المللی تولید شده و سهم زیادی از بازار را دارد.
- جورج فیشر سوئیس (georg fischer): برند فوق‌العاده باکیفیت اروپایی با قیمت بالا که در پروژه‌های خاص و حساس استفاده می‌شود.
- برندهای چینی متفرقه مثل (TSP): گزینه‌های اقتصادی برای پروژه‌های با بودجه محدود.
برندهای ایرانی:
در داخل ایران، تولید اتصالات دنده‌ای چدن چکش‌خوار گالوانیزه به شکل گسترده مانند نمونه‌های برزیلی یا چینی صورت نمی‌گیرد، اما کارخانجات بزرگ فولادی و تأسیساتی قطعات و اتصالات گالوانیزه تولید می‌کنند:
- سپنتا (Sepanta): بیشتر در زمینه لوله‌های گالوانیزه و اتصالات جانبی شناخته‌شده است.
- گروه صنعتی کوثر و مکینش: عرضه و تولید برخی اتصالات صنعتی.
بهترین برند اتصالات گالوانیزه در ایران کدام است؟
اگر به دنبال بهترین و مرغوب‌ترین برند اتصالات گالوانیزه در بازار ایران هستید، بدون تردید برند توپی برزیل (TUPY) جایگاه نخست را داراست.
چرا توپی برزیل (TUPY) بهترین است؟
- دقت فوق‌العاده در رزوه‌زنی: رزوه‌های استاندارد و شفاف که آب‌بندی سیستم را بسیار آسان و بدون نشتی می‌سازد.
- پوشش گالوانیزه گرم سنگین: ضخامت روی بالا که بالاترین مقاومت را در برابر زنگ‌زدگی ارائه می‌دهد.
- کیفیت ریخته‌گری عالی: عدم وجود مک (حباب هوا) یا ترک‌های مویی در بدنه چدن.
- تحمل فشار و شوک حرارتی بالا: گزینه اول در سیستم‌های آتش‌نشانی و موتورخانه‌های حساس.
نکته انتخابی: اگر بودجه پروژه اولویت باشد، برند مک (MECH) بهترین جایگزین اقتصادی با کیفیت استاندارد و بالا محسوب می‌شود.
جدول مقایسه برندهای مطرح بازار
| نام برند | کشور سازنده | کیفیت گالوانیزه | سطح قیمت | مناسب برای |
|---|---|---|---|---|
| توپی (TUPY) | برزیل | بسیار عالی (گرم) | بالا | پروژه‌های حساس، آتش‌نشانی، بیمارستانی |
| Georg Fischer | سوئیس | فوق‌العاده (صنعتی) | بسیار بالا | پتروشیمی و صنایع سنگین |
| مک (MECH) | چین | خوب و استاندارد (گرم) | متوسط / اقتصادی | تأسیسات ساختمانی و صنعتی عمومی |
| متفرقه (TSP) | چین | معمولی | پایین | پروژه‌های معمولی و کم‌فشار |

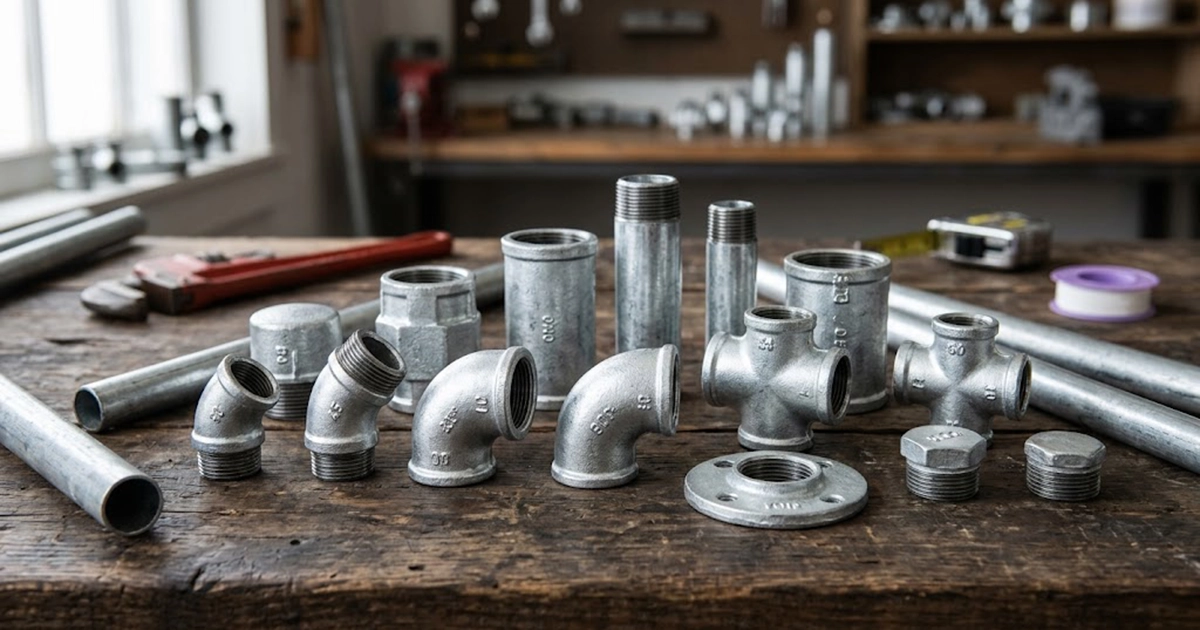

راهنمای خرید اتصالات گالوانیزه
پیش از سفارش، چند نکته را بررسی کنید تا از خرید محصول نامناسب جلوگیری شود.
- سایز اتصال: اندازه اسمی لوله و اتصال باید با یکدیگر سازگار باشند. قطر اسمی لوله لزوماً برابر با قطر خارجی واقعی آن نیست.
- نوع رزوه: رزوه‌های BSP و NPT مشخصات متفاوتی دارند. اتصال ظاهراً مشابه ممکن است از نظر رزوه برای اتصال مستقیم مناسب نباشد.
- کیفیت پوشش: یکنواختی پوشش، وجود آسیب‌های مشهود و انطباق با مشخصات اعلام‌شده را بررسی کنید.
- شرایط کاری: فشار، دما، نوع سیال و محیط نصب باید با مشخصات فنی اتصال سازگار باشند.
- اصالت کالا: از فروشنده‌ای خرید کنید که اطلاعات تولیدکننده، مشخصات محصول و مدارک لازم را ارائه دهد.
- قیمت: قیمت را در کنار جنس، سایز، برند، کیفیت پوشش و شرایط تأمین مقایسه کنید. ارزان‌ترین محصول لزوماً اقتصادی‌ترین انتخاب در طول عمر پروژه نیست.
پرسش‌های متداول درباره اتصالات گالوانیزه
اتصالات گالوانیزه چیست؟
اتصالات گالوانیزه قطعاتی فلزی با پوشش محافظ روی هستند که برای اتصال لوله‌ها، تغییر مسیر، ایجاد انشعاب و بستن انتهای مسیر لوله‌کشی استفاده می‌شوند.
اتصالات گالوانیزه چه کاربردی دارند؟
این قطعات در برخی سیستم‌های تأسیساتی، انتقال آب، شبکه‌های خدماتی صنعتی، آبیاری و تعمیرات لوله‌کشی استفاده می‌شوند. کاربرد دقیق به جنس اتصال و شرایط کاری بستگی دارد.
اتصالات گالوانیزه از چه موادی ساخته می‌شوند؟
بسیاری از اتصالات دنده‌ای از چدن چکش‌خوار ساخته می‌شوند؛ اما مدل‌های فولادی و سایر انواع نیز وجود دارند. پوشش روی برای محافظت در برابر خوردگی به سطح فلز اضافه می‌شود.
آیا اتصالات گالوانیزه زنگ می‌زنند؟
بله، در صورت تخریب پوشش یا قرارگرفتن در شرایط نامناسب، امکان خوردگی وجود دارد. گالوانیزه‌کردن مقاومت در برابر زنگ‌زدگی را افزایش می‌دهد، اما آن را برای همیشه از بین نمی‌برد.
تفاوت اتصالات گالوانیزه و سیاه چیست؟
تفاوت اصلی در پوشش سطحی است. اتصالات گالوانیزه دارای پوشش روی هستند، اما اتصالات سیاه معمولاً چنین پوششی ندارند. انتخاب میان آن‌ها به شرایط پروژه و الزامات فنی بستگی دارد.
بهترین برند اتصالات گالوانیزه در ایران کدام است؟
توپی برزیل یکی از برندهای شناخته‌شده در گروه اتصالات چدن چکش‌خوار است.
اتصالات گالوانیزه در یک نگاه
اتصالات گالوانیزه به عنوان یکی از شریان‌های اصلی و حیاتی در سیستم‌های لوله‌کشی صنعتی، ساختمانی و کشاورزی، نقش غیرقابل‌انکاری در ایمنی، پایداری و کارایی تأسیسات ایفا می‌کنند. استفاده از پوشش محافظ فلز روی، این قطعات را در برابر عواملی همچون رطوبت، مواد خورنده، تغییرات دما و فشارهای بالا کاملاً مقاوم می‌سازد و از آسیب‌های پرهزینه‌ای مانند زنگ‌زدگی و پوسیدگی زودهنگام جلوگیری می‌نماید. فرآیند گالوانیزه گرم دوام بیشتری را نسبت به گالوانیزه سرد تضمین می‌کند. برای انتخاب بهترین محصول در بازار ایران، توپی برزیل (TUPY) عالی‌ترین کیفیت و مک (MECH) اقتصادی‌ترین انتخاب باکیفیت را ارائه می‌دهند.
سرمایه‌گذاری روی اتصالات گالوانیزه باکیفیت در ابتدای اجرای پروژه، شاید در نگاه اول هزینه‌بر به نظر برسد؛ اما با کاهش نیاز به تعمیرات مکرر، جلوگیری از توقف خطوط تولید و افزایش طول عمر مفید سیستم آبرسانی یا گازرسانی، در درازمدت هزینه‌های نگهداری را به حداقل رسانده و امنیت کامل تاسیسات شما را تضمین می‌کند.
