لوله آتشخوار (Boiler Tube) به لوله‌های فولادی بدون درز گفته می‌شود که توانایی تحمل حرارت مستقیم و غیرمستقیم بالا و فشارهای عملیاتی سنگین را بدون دچار شدن به تغییر شکل، ترک‌خوردگی یا اکسیداسیون دارند.
استاندارد DIN 17175 متعلق به موسسه استاندارد آلمان است. این استاندارد الزامات فنی، ساختاری و متالورژیکی لوله‌های فولادی بدون درز مقاوم در برابر حرارت را تعیین می‌کند.
چرا لوله‌های معمولی برای دیگ بخار مناسب نیستند؟
لوله‌های درزدار یا لوله‌های مانیسمان معمولی برای دما و فشارهای فوق‌العاده بالا با نرخ نوسان حرارتی مداوم طراحی نشده‌اند. در مقابل، لوله آتشخوار به دلیل درصد کربن بسیار پایین و عملیات حرارتی نورمالایزینگ، انعطاف‌پذیری فوق‌العاده‌ای هنگام خم‌کاری دارد و در اثر گرم و سرد شدن مکرر دچار شکستگی نمی‌شود.

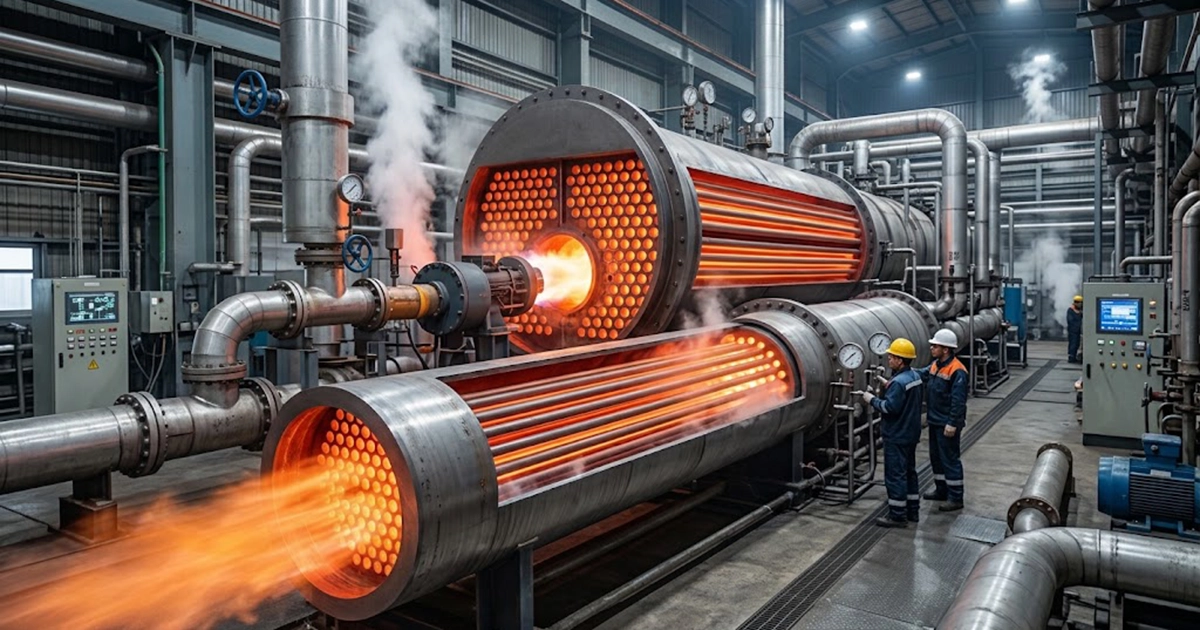

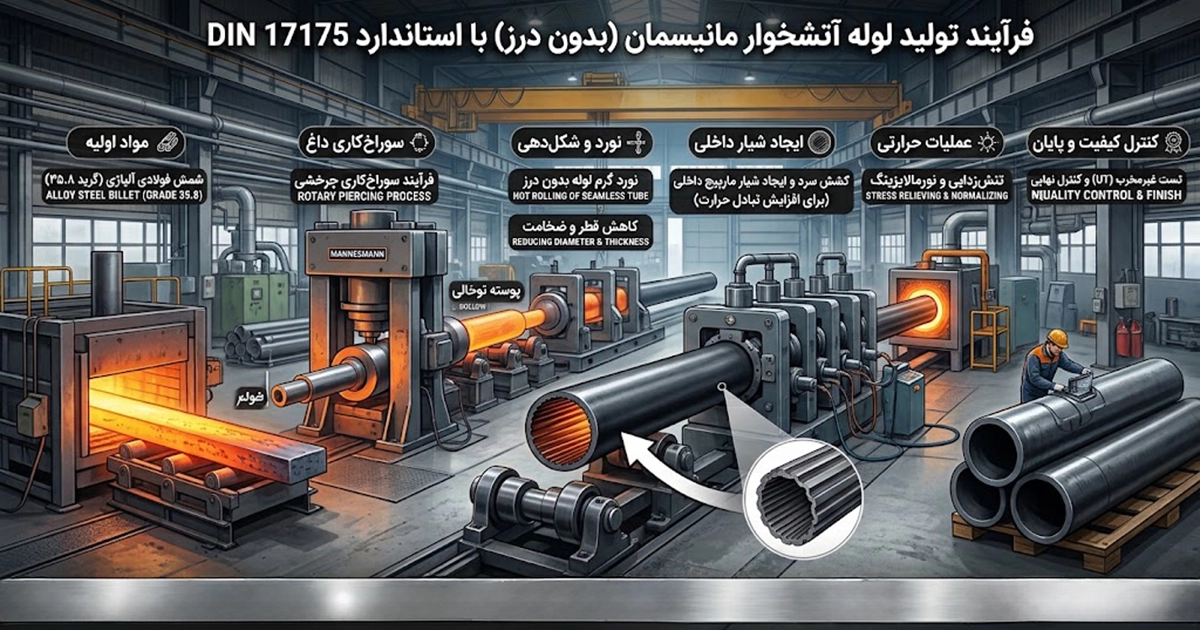

لوله آتشخوار چگونه تولید می‌شود؟
تولید لوله آتشخوار بدون درز به تجهیزات تخصصی و کنترل دقیق مراحل ساخت نیاز دارد. برخلاف لوله‌های درزدار که از شکل‌دهی ورق یا نوار فولادی و جوشکاری ساخته می‌شوند، لوله بدون درز از یک شمش فولادی تولید می‌شود و در ساختار آن خط جوش طولی وجود ندارد. فرایند ساخت لوله آتشخوار کاملاً بدون درز بوده و حساسیت متالورژیکی بالایی دارد. این مراحل به شرح زیر است:
- انتخاب شمش اولیه: فولاد آلیاژی با درجه خلوص بالا و آنالیز شیمیایی دقیق انتخاب می‌شود.
- پیش‌گرم‌سازی: شمش‌ها درون کوره دوار تا دمای تقریبی ۱۲۰۰ درجه سانتیگراد گرم می‌شوند تا حالت خمیری و شکل‌پذیر پیدا کنند.
- سوراخ‌کاری چرخشی: توسط غلتک‌های مخروطی متقابل و سمبه مرکزی، مرکز شمش داغ سوراخ شده و لوله توخالی اولیه ایجاد می‌شود.
- نورد گرم یا کشش سرد: لوله از میان غلتک‌های متوالی عبور کرده تا قطر و ضخامت دیواره آن به ابعاد استاندارد برسد.
- عملیات حرارتی نورمالایزینگ: کلیدی‌ترین مرحله تولید DIN 17175 است. لوله مجدداً تا بالای دمای بحرانی گرم شده و در هوای آزاد به‌آرامی خنک می‌شود. این کار باعث ریز شدن دانه‌بندی فولاد و حذف تنش‌های پسماند نورد می‌گردد.
- کنترل کیفیت و تست‌های غیرمخرب: هر شاخه لوله تحت تست‌های اولتراسونیک، هیدروواستاتیک و ادی‌کارنت قرار می‌گیرد.
انواع لوله آتشخوار بر اساس گرید فولاد
لوله‌های آتشخوار بر اساس ترکیب شیمیایی، میزان عناصر آلیاژی، درصد کربن و میزان مقاومت حرارتی/فشاری به دسته‌های گوناگونی تقسیم می‌شوند. در استاندارد DIN 17175 و استانداردهای معادل بین‌المللی مانند ASTM، این لوله‌ها در دو گروه کلی فولادهای غیرآلیاژی (کربنی) و فولادهای کم‌آلیاژی دسته‌بندی می‌گردند.
| گرید فولاد | نوع فولاد | عناصر آلیاژی شاخص | حد تحمل دمایی | ویژگی اصلی |
|---|---|---|---|---|
| St35.8 | غیرآلیاژی (کربنی) | C, Mn | تا 500 درجه سانتیگراد | قابلیت خم‌کاری و جوش‌پذیری بسیار بالا |
| St45.8 | غیرآلیاژی (کربنی) | C, Mn بالاتر | تا 535 درجه سانتیگراد | استحکام کششی بالاتر برای فشار بیشتر |
| 15Mo3 | کم‌آلیاژی | Mo | تا 600 درجه سانتیگراد | مقاومت خوب در برابر خزش حرارتی |
| 13CrMo44 | آلیاژی | Cr – Mo | تا 650 درجه سانتیگراد | مقاومت به خوردگی داغ و فشار بالا |
| 10CrMo910 | آلیاژی سنگین | Cr – Mo بالا | بالای 650 درجه سانتیگراد | مخصوص شرایط فوق حاد نیروگاهی |
مهم‌ترین کاربردهای لوله آتشخوار
لوله آتشخوار در صنایعی به کار می‌رود که انتقال حرارت و تحمل فشار از عوامل تعیین‌کننده عملکرد تجهیزات هستند. استفاده از این محصول در سیستم مناسب، به انتقال مؤثر انرژی و حفظ عملکرد تجهیز در محدوده طراحی‌شده کمک می‌کند.
- صنعت بویلرسازی: ساخت تیوپ‌های دیگ بخار واترتیوب و فایراتیوب.
- مبدل‌های حرارتی: در صنایع نفت، گاز و پتروشیمی برای تبادل حرارت بین دو سیال.
- دیگ‌های روغن داغ: صنایع غذایی، نساجی و چرم‌سازی که نیاز به دمای بالا بدون تبخیر سیال دارند.
- نیروگاه‌های برق: استفاده در خطوط سوپرهیتر و ریرهیتر جهت تولید بخار سوپرهیت.
- صنایع شیمیایی و دارویی: خطوط انتقال سیالات داغ و خورنده تحت فشار.
مقایسه برندهای لوله آتشخوار در بازار ایران
در بازار ایران، لوله‌های آتشخوار در سه دسته ایرانی، اروپایی و آسیایی عرضه می‌شوند.
| برند / کشور سازنده | سطح کیفیت | میزان تولرانس ابعادی | پایداری سرتیفیکیت (MTC) | رده قیمتی | مناسب برای |
|---|---|---|---|---|---|
| Silcotub (رومانی) | عالی (درجه یک) | بسیار دقیق | ۱۰۰٪ معتبر و قابل استعلام | بالا | پروژه‌های حساس نفت، گاز و بویلرهای صنعتی بزرگ |
| Vallourec (آلمان) | رتبه ۱ جهانی | کاملاً استاندارد | ۱۰۰٪ معتبر | بسیار بالا | نیروگاه‌ها و صنایع های‌تک |
| Hengyang / Baotou (چین) | خوب تا عالی | دقیق | معتبر (کلاس A) | اقتصادی / متناسب | اکثر دیگ‌های بخار و مبدل‌های صنعتی |
| فولاد سپاهان (ایران) | خوب | دقیق | معتبر | مناسب | دیگ‌های بخار استاندارد و سیستم‌های گرمایشی |
| Interpipe (اوکراین/روس) | خوب | استاندارد | معتبر | متوسط | خطوط انتقال حرارت و مبدل‌ها |
کدام برند را انتخاب کنیم؟
برای انتخاب بهترین برند باید سه عامل تنش کاری (فشار و دما)، بودجه پروژه و حساسیت استاندارد را مد نظر قرار دهید:
اگر پروژه بسیار حساس و های‌تک است:
برندهای Silcotub رومانی یا Vallourec آلمان بهترین انتخاب هستند. این لوله‌ها نرخ خرابی نزدیک به صفر دارند و در برابر نوسانات شدید فشار و حرارت فوق‌العاده مقاومند.
اگر به دنبال بهترین نسبت قیمت به کیفیت هستید:
برندهای چینی درجه یک (Class A) مانند Hengyang و فولاد سپاهان ایران گزینه‌هایی بسیار اقتصادی و در عین حال کاملاً استاندارد برای ساخت دیگ‌های بخار صنعتی و مبدل‌های حرارتی به شمار می‌روند.
عوامل رایج خرابی لوله‌های آتشخوار و راهکارهای نگهداری
حتی باکیفیت‌ترین لوله‌های آتشخوار با استاندارد DIN 17175 نیز در صورت عدم رعایت اصول بهره‌برداری، تصفیه آب نامناسب یا خطاهای نصب، ممکن است پیش از موعد دچار آسیب یا ترکیدگی شوند. شناخت این عوامل به افزایش چشمگیر طول عمر تجهیزات کمک می‌کند:
۱) رسوب‌گذاری و تشکیل لایه اسکیل
علت: وجود املاح کلسیم، منیزیم و سختی بالا در آب تغذیه بویلر.
مکانیزم خرابی: رسوب املاح روی دیواره داخلی لوله مانع انتقال حرارت مناسب می‌شود. در نتیجه، دمای دیواره فولادی فراتر از حد مجاز رفته، فولاد دچار افت استحکام و به اصطلاح «سوختگی موضعی» و برآمدگی می‌شود.
راهکار: استفاده از سیستم‌های سختی‌گیر RO) و رزینی(، کنترل دقیق کیفیت آب بویلر و اسیدشویی دوره‌ای .
۲) خوردگی نقطه‌ای ناشی از اکسیژن
علت: وجود اکسیژن حل‌شده یا گازهای خورنده در آب بویلر یا خطوط بخار.
مکانیزم خرابی: اکسیژن در دما و فشار بالا به سطح داخلی لوله حمله کرده و حفره‌های ریز ایجاد می‌کند که در نهایت منجر به سوراخ شدن جدار لوله می‌شود.
راهکار: استفاده از اکسیژن‌زدای شیمیایی و کنترل مداوم pH آب.
۳) پدیده خزش در اثر حرارت بیش از حد
علت: کارکرد مداوم بویلر بالاتر از ظرفیت طراحی شده یا شعله‌ور شدن نامتعادل مشعل.
مکانیزم خرابی: تحت تاثیر همزمان تنش فشار داخلی و دمای بالا، ساختار کریستالی لوله به مرور زمان کش آمده و دچار تغییر شکل پلاستیک و در نهایت ترک‌خوردگی می‌شود.
راهکار: تنظیم دقیق مشعل، جلوگیری از احتراق ناقص و پایش مداوم دمای خروجی گازهای دودکش .
۴) شوک حرارتی
علت: روشن کردن ناگهانی بویلر سرد با شعله حداکثری یا ورود ناگهانی آب سرد به داخل لوله‌های داغ.
مکانیزم خرابی: ایجاد تنش‌های حرارتی شدید به دلیل انبساط و انقباض ناهمگن، که منجر به ایجاد ترک‌های ریز در ناحیه جوش یا بدنه لوله می‌شود.
راهکار: پیروی از دستورالعمل‌های استاندارد راه‌اندازی تدریجی دیگ‌های بخار.
تست‌های کنترل کیفیت و راهنمای تشخیص اصالت لوله آتشخوار
با توجه به حساسیت فوق‌العاده بالا و نقش حیاتی لوله‌های آتشخوار در ایمنی تجهیزات تحت فشار، متأسفانه گاهی نمونه‌های متفرقه، چینی درجه دو یا حتی لوله‌های مانیسمان معمولی به عنوان گرید اصلی DIN 17175 در بازار به فروش می‌رسند. برای جلوگیری از خطرات مالی و جانی، بررسی‌های زیر هنگام خرید و تحویل بار الزامی است:
۱. تطبیق نشانه‌گذاری‌های روی بدنه
لوله‌های استاندارد و اورجینال معمولاً دارای مشخصات حک‌شده یا رنگی در فواصل معین روی بدنه خود هستند. این اطلاعات شامل موارد زیر است:
- نام یا لوگوی کارخانه سازنده
- گرید دقیق فولاد (مثلاً St35.8 یا St45.8)
- استاندارد مرجع ساخت (DIN 17175)
- شماره ذوب (Heat Number) و سایز لوله
۲. بررسی و اعتبارسنجی برگه آنالیز
هر پارت از لوله‌های استاندارد باید همراه با گواهی کنترل کیفیت کارخانه سازنده (معمولاً مطابق با استاندارد EN 10204 3.1) تحویل داده شود.
نکته حیاتی: شماره ذوب درج‌شده روی بدنه لوله باید دقیقاً با شماره ذوب ذکرشده در سرتیفیکیت مطابقت داشته باشد.
۳. تست کوانتومتری یا آنالیز شیمیایی
ساده‌ترین راه برای اثبات اصالت گرید St35.8، انجام تست آنالیز مواد توسط آزمایشگاه‌های معتمد است:
در این تست، درصد کربن لوله باید زیر ۰.۱۹٪ باشد. اگر درصد کربن بالاتر باشد، لوله خاصیت انعطاف‌پذیری و خم‌کاری استاندارد را نخواهد داشت و در برابر شوک‌های حرارتی مستعد ترک‌خوردگی است.
۴. کنترل ابعادی و بررسی یکنواختی ضخامت
لوله‌های آتشخوار مانیسمان باکیفیت دارای تلورانس ابعادی بسیار دقیقی هستند. با استفاده از ضخامت‌سنج اولتراسونیک یا کولیس، ضخامت جدار لوله را در چندین نقطه طول شاخه کنترل کنید تا دچار انحراف شدید یا اصطلاحاً «دوپهن شدن» نباشد؛ چرا که اختلاف ضخامت جدار می‌تواند منجر به تمرکز تنش و انفجار لوله زیر فشار کارکرد شود.
پرسش‌های متداول
فرق اصلی لوله St35.8 با لوله مانیسمان معمولی چیست؟
لوله St35.8 تحت عملیات حرارتی نورمالایزینگ قرار گرفته و درصد کربن کنترل‌شده‌ای دارد. این موضوع باعث می‌شود لوله St35.8 قابلیت خم‌کاری سرد و گرم تا ۹۰ درجه را بدون ترک‌خوردگی داشته باشد و در برابر شوک‌های حرارتی مداوم مقاوم باشد، در حالی که لوله‌های مانیسمان معمولی ممکن است دچار تردی و شکست شوند.
آیا می‌توان لوله آتشخوار DIN 17175 را جوشکاری کرد؟
بله، به دلیل کربن پایین، جوش‌پذیری این لوله‌ها عالی است. معمولاً از روش‌های جوشکاری TIG (آرگون) یا SMAW با الکترودهای متناسب با آلیاژ لوله استفاده می‌شود.
تفاوت St35.8 با St45.8 چیست؟
گرید St45.8 دارای درصد کربن اندکی بالاتر است که باعث افزایش استحکام کششی آن می‌شود، اما در مقابل، St35.8 انعطاف‌پذیری و قابلیت خم‌کاری بیشتری نسبت به St45.8 دارد.
انتخاب لوله آتشخوار مناسب برای کاربرد صنعتی
لوله آتشخوار با استاندارد DIN 17175 به‌ویژه گرید (St35.8) به عنوان یکی از مطمئن‌ترین مقاطع فولادی برای تجهیزات حرارتی و برودتی شناخته می‌شود. انتخاب صحیح گرید و برند معتبر، تضمین‌کننده امنیت، طول عمر بالای تجهیزات و جلوگیری از خسارات سنگین ناشی از انفجار یا نشتی در دیگ‌های بخار و مبدل‌ها است.
